Traktorbagr JCB

Traktorbagr JCB:

  • podkop s teleskopem
  • přední lžíce klapačka
  • paletizační vidle
  • zadní lžíce různých šíří
  • rychloupínák
  • svahová náklopná lžíce

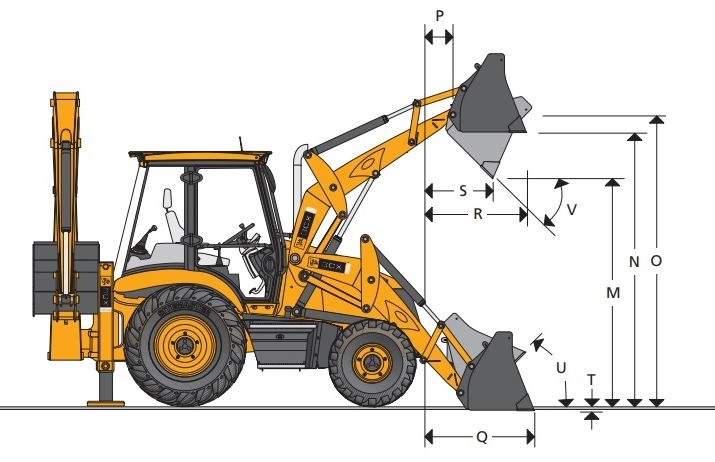

ROZMĚRY NAKLADAČE

Rozměry nakladače – 6-ti účelová lopata
M - Výsypná výška 2,72 m
N - Nakládací výška 3,20 m
O - Výška čepu 3,45 m
P - Vodorovný dosah k čepu lopaty 0,36 m
Q - Vodorovný dosah (dno lopaty vodorovně) 1,37 m
R - Max. vodorovný dosah při plné výšce 1,15 m
S - Vodorovný dosah při max výsypné výšce 0,78 m
T - Hloubka skrývky 0,10 m
U - Úhel naklonění vzad 45°
V - Výsypný úhel 43°
Rozevření čelistí 0,95 m

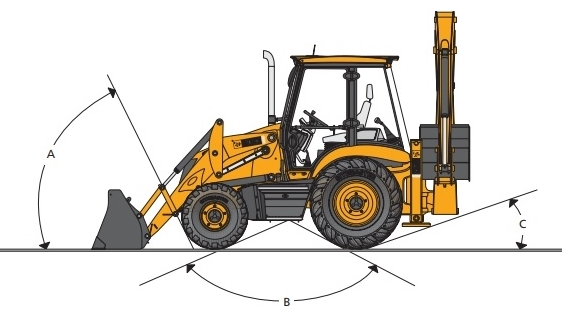

PRŮCHODNOST STROJE

Nájezdový úhel
Vpředu 74°
Vzadu 19°
Úhel přejetí
118°

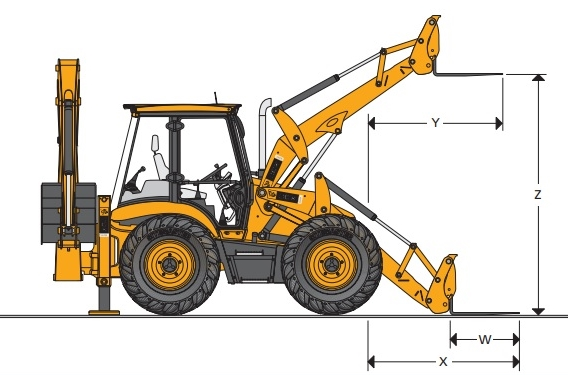

ROZMĚRY NAKLADAČE – paletizační vidlice – technické parametry

Šířka profilu vidlice
·        Montáž vidlic na lopatě 0,08 m
·        Vidlice na rychloupínači 0,08 m
W - Délka vidlic
·        Montáž vidlic na lopatě 1,10 m
·        Vidlice na rychloupínači 1,10 m
X - Dosah na zemi
·        Montáž vidlic na lopatě 2,78 m
·        Vidlice na rychloupínači 2,18 m
Z - Max. výška zdvihu vidlic
·        Montáž vidlic na lopatě 2,85 m
·        Vidlice na rychloupínači 3,23 m
Min. rozteč vidlic
·        Montáž vidlic na lopatě 0,20 m
·        Vidlice na rychloupínači 0,20 m
Max. rozteč vidlic
·        Montáž vidlic na lopatě 2,17 m
·        Vidlice na rychloupínači 1,03 m
Jmenovitá nosnost při těžišti nákladu 500 mm od okraje
·        Montáž vidlic na lopatě 1000 kg
·        Vidlice na rychloupínači2000 kg

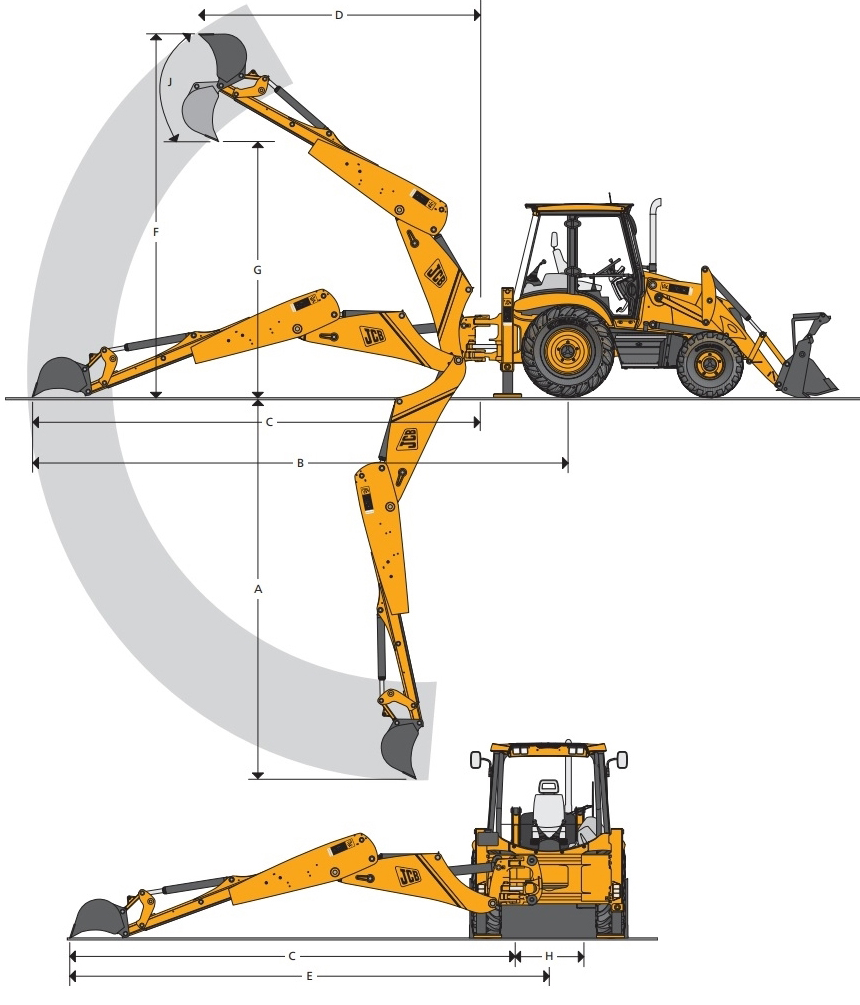

NUCENÝ PŘESUV RÝPADLA – JCB Power Slide

A - SAE max. hloubka výkopu
·        Vytažená násada 5,46 m
·        Zatažená násada 4,24 m
SAE ploché dno
·        Vytažená násada 5,43 m
·        Zatažená násada 4,21 m
Maximální hloubka kopání s lopatou
·        Vytažená násada 5,97 m
·        Zatažená násada 4,75 m
B – Dosah v úrovni povrchu od osy zadních kol
·        Vytažená násada 7,87 m
·        Zatažená násada 6,72 m
C – Dosah v úrovni povrchu od osy otoče
·        Vytažená násada 6,52 m
·        Zatažená násada 5,37 m
D – Dosah v plné výšce od osy otoče
·        Vytažená násada 3,66 m
·        Zatažená násada 2,74 m
E – Boční dosah od osy stroje
·        Vytažená násada 7,09 m
·        Zatažená násada 5,94 m
F – SAE provozní výška
·        Vytažená násada 6,35 m
·        Zatažená násada 5,53 m
G – Max. nakládací výška
·        Vytažená násada 4,72 m
·        Zatažená násada 3,84 m
SAE nakládací výška
·        Vytažená násada 4,32 m
·        Zatažená násada 3,44 m
H – Celkový příčný posuv rýpadla  1,16 m
    – Volitelný úzký zadní rám  1,05 m
J – Rotace lopaty  201°
